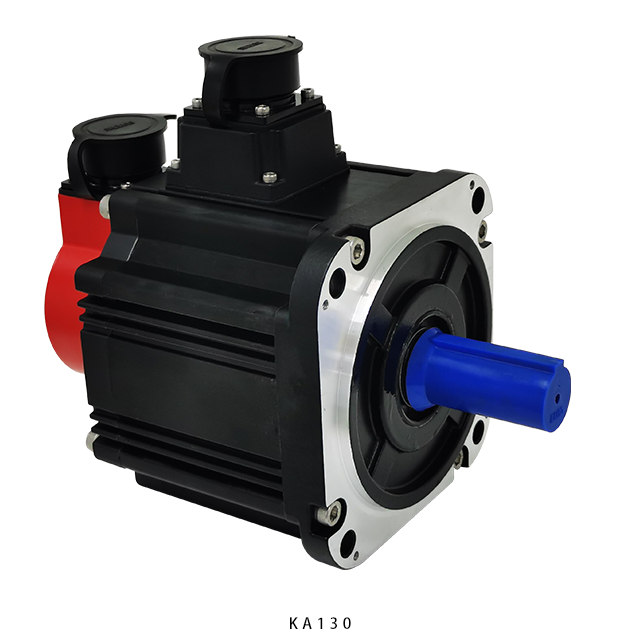

配备高分辨率编码器（23/24位绝对值），可与SD510（Q）和KSV110（Q）伺服驱动器配合使用。
KA130 电机参数（AC 220V）
型号 | KA130 | KA130 | KA130 | KA130 | KA130 | KA130 | KA130 | KA130 | KA130 |
M05415 | M06415 | M07515 | M08415 | M10015 | M11515 | M15015 | M05430 | M08430 | |
额定功率（kW） | 0.85 | 1.0 | 1.15 | 1.3 | 1.6 | 1.8 | 2.3 | 1.7 | 2.6 |
额定转矩（N.m） | 5.4 | 6.4 | 7.5 | 8.4 | 10 | 11.5 | 15 | 5.4 | 8.4 |
瞬时最大转矩（N.m） | 16.2 | 19.2 | 22.5 | 25.2 | 30 | 34.5 | 45 | 16.2 | 25.2 |
额定转速（rpm） | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 | 3000 | 3000 |
最高转速（rpm） | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 4000 | 4000 |
额定电流（A） | 6.5 | 7.8 | 8.3 | 8.5 | 10.5 | 12.5 | 15.5 | 6.5 | 9.5 |
瞬时最大电流（A） | 19.5 | 23.4 | 24.9 | 25.5 | 31.5 | 37.5 | 46.5 | 19.5 | 28.5 |
转子惯量（kg*cm^2） | 12.58 | 12.58 | 14.64 | 18.59 | 25.31 | 32.37 | 42.97 | 18.59 | 32.37 |
重量（Kg）( 不含制动器 ) | 5.7 | 5.7 | 6.5 | 7.2 | 8.8 | 10.5 | 13.0 | 7.2 | 10.5 |
项目 | KA | KC |
适配驱动器工作电压（V） | 220 | 380 |
冷却方式 | 自散热 | 自散热 |
整机防护等级 | IP67 | IP67 |
标配编码器 | M6（23 位） | M8（25 位） |
工作制 | S1（连续工作） | |
极对数 | 5 | |
励磁方式 | 永磁式 | |
绝缘等级 | AC1500V 1 分钟（220V 级），AC2000V 2 分钟（380V 级） | |
耐热等级 | F | |
环境温度 | 工作：-15 ～ 40℃（无冰冻）；存储：-15 ～ 70℃（无冰冻） | |
环境湿度 | 工作：80%RH（不结露）；存储：90%RH（不结露） | |
使用振动环境 | 振动速度 <0.5mm/s | |
使用环境 | 室内，无腐蚀性和易燃性启动，无油雾和粉尘 | |
安装方式 | 法兰式 | |
