SD510是KND公司开发的一种基于硬件电流环的新型驱动平台。采用更高性能的CPU和优化的控制算法，使得同步系统的电流环和速度环的频率响应带宽得到了很大的提高，有助于实现高速、高精度的处理要求。
该新产品通过优化的电磁兼容性和散热方案进行设计。它还配备了许多外部接口，可以连接更多的传感器和外部设备，提高设备的感知能力。
1、采用更高速的 CPU 处理器、更高性能的硬件，为高速高精、复杂控制提供保障。
2、采用硬件电流环，计算周期 1us；速度环响应带宽达 2kHz。
3、软件算法升级，机床刚性可设置更高等级。
4、改进补偿算法和前馈算法，伺服跟随性更精准。
5、振动抑制算法升级，测量更准确，性能优化调试时间更短。
6、小线段加工，接刀痕、拉刀现象得到改善，刀纹更细密。
7、伺服及主轴均支持最高 25 位绝对值编码器，低速稳定性更好，更贴近精加工需求。
8、主轴通道支持多种编码器组合，替代原 E2~E7 多种型号，选型更容易。
9、可支持温度传感器 ( 开关型、KTY84、PTC 等 )，温度信息可上传给数控系统 ( 需 V5.2C 及以上 )，有效监测机械和电机温度，改善加工、保护设备。
10、新结构整体尺寸更小，节省安装空间。
型号 | 输入电压（V） | 输入电流（A） |
额定电流 | 输出电流（A） 连续电流 |
最大电流 |

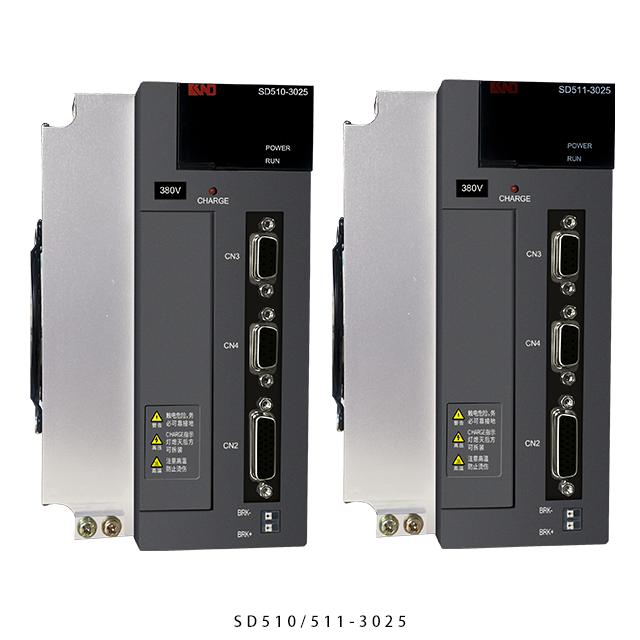

SD510-3025 |
AC 3PH 380-440V 50/60Hz | 4.5 | 5.2 | 8.8 | 15.5 |

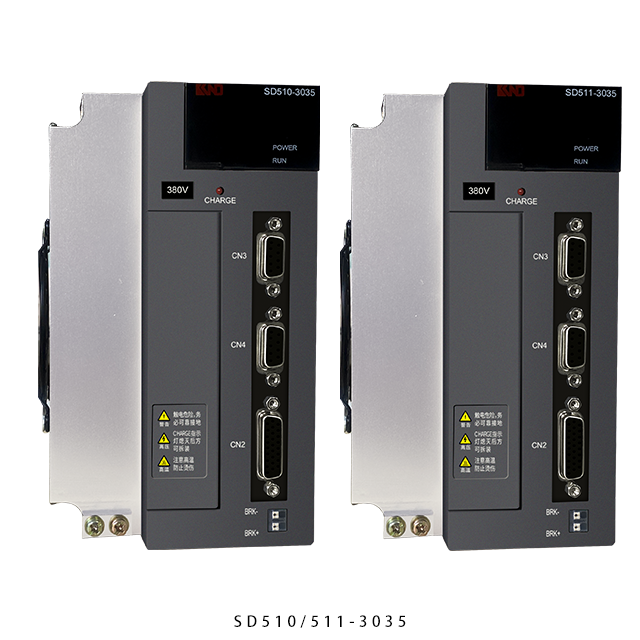

SD510-3035 | 6.4 | 7.6 | 11.5 | 23.0 | |

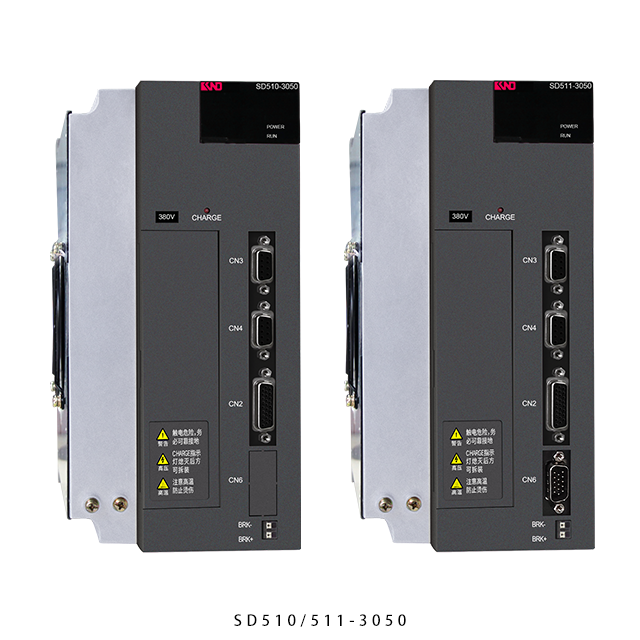

SD510-3050 | 10.4 | 11.3 | 17.0 | 33.9 | |

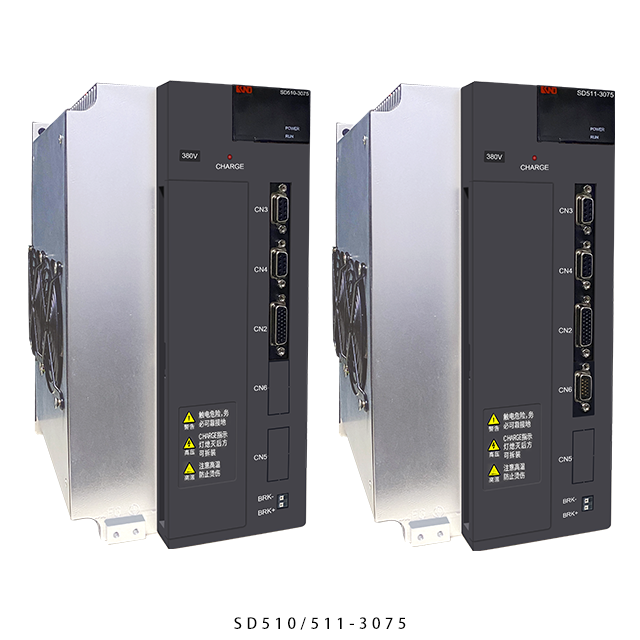

SD510-3075 | 15.9 | 16.9 | 25.4 | 51 | |

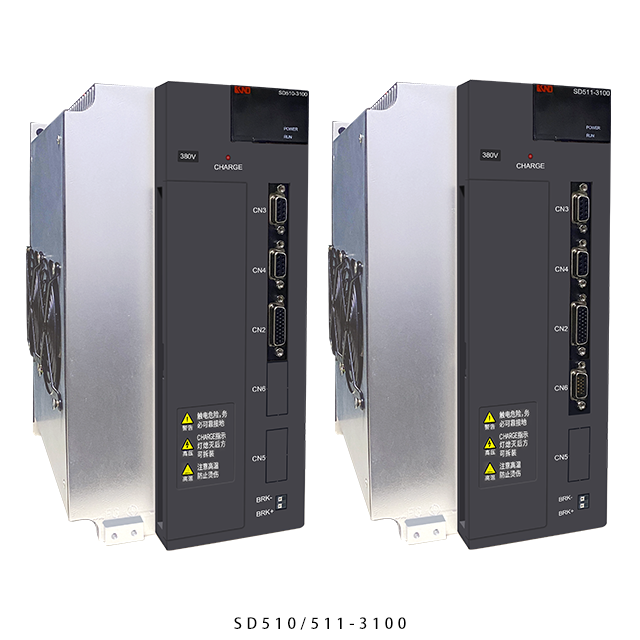

SD510-3100 | 19.8 | 22.6 | 33.9 | 67.8 | |

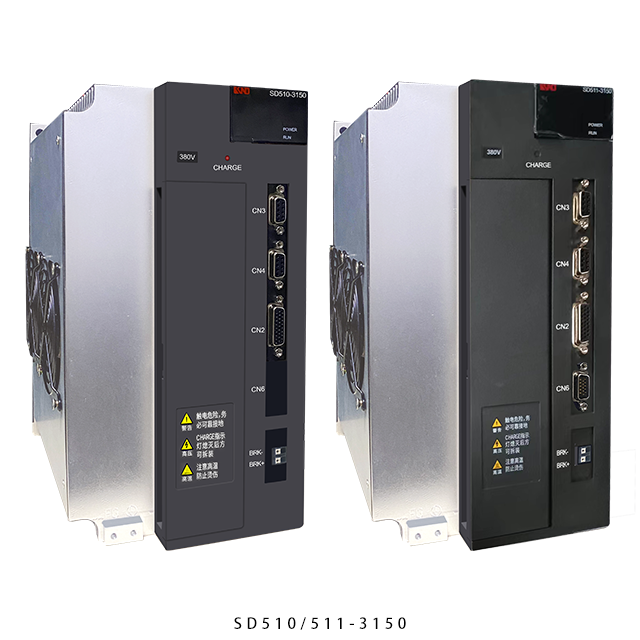

SD510-3150 | 29.7 | 33.9 | 50.8 | 101.7 |
