配备高分辨率编码器（23/24位绝对值），可与SD510（Q）和KSV110（Q）伺服驱动器配合使用。

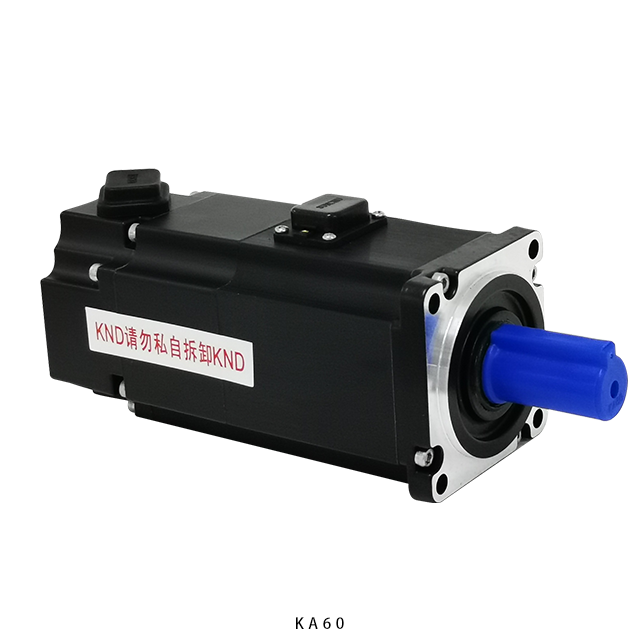

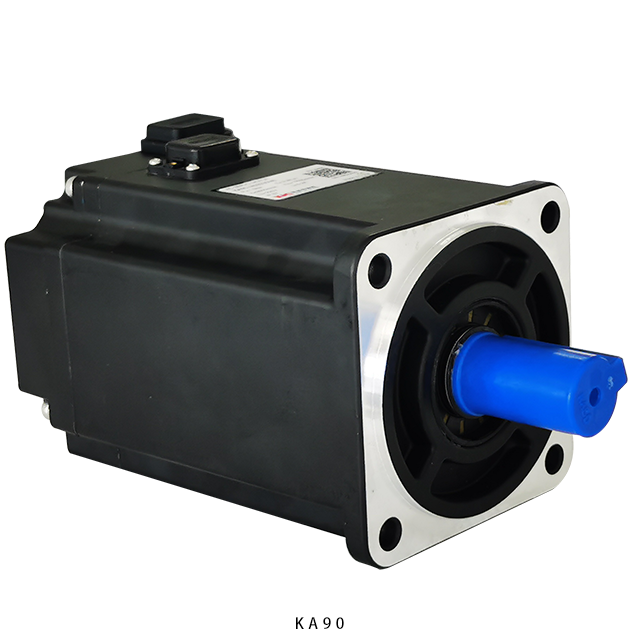

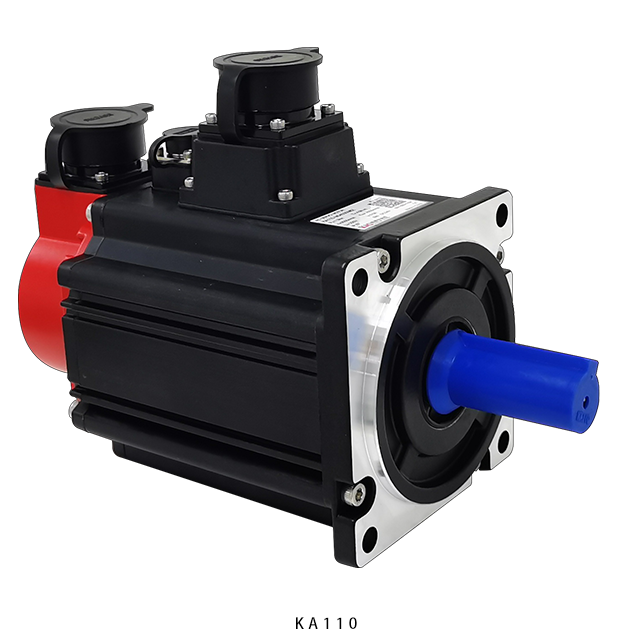

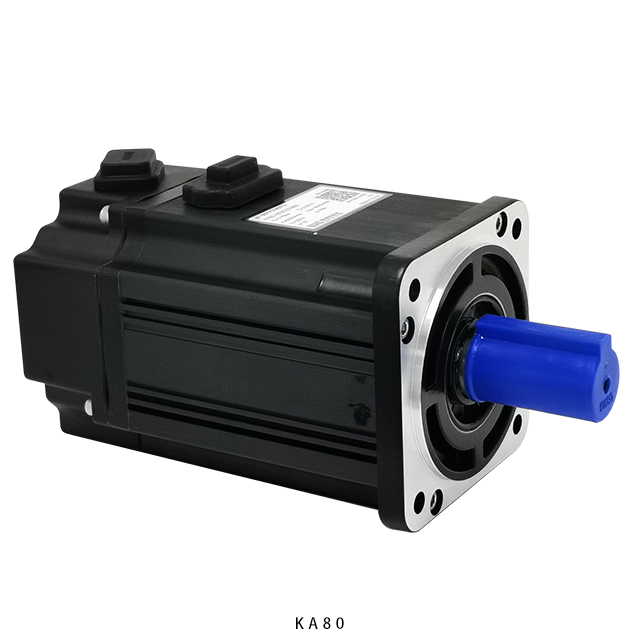

KA60/80/90/110 电机参数（AC 220V）
型号 | KA60 | KA60 | KA80 | KA80 | KA90 | KA110 | KA110 | KA110 |
M00630 | M01330 | M02530 | M03530 | M03330 | M04030 | M05030 | M06030 | |
额定功率（kW） | 0.2 | 0.4 | 0.75 | 1.0 | 1 | 1.3 | 1.6 | 1.9 |
额定转矩（N.m） | 0.64 | 1.3 | 2.5 | 3.5 | 3.3 | 4.0 | 5.0 | 6.0 |
瞬时最大转矩（N.m） | 1.92 | 3.9 | 7.5 | 10.5 | 9.9 | 12.0 | 15.0 | 18.0 |
额定转速（rpm） | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 | 3000 |
最高转速（rpm） | 6000 | 6000 | 6000 | 6000 | 5000 | 4000 | 4000 | 4000 |
额定电流（A） | 2.0 | 3.0 | 4.8 | 6.5 | 5.2 | 5.5 | 6.5 | 7.5 |
瞬时最大电流（A） | 6.0 | 9.0 | 14.4 | 19.5 | 15.6 | 16.5 | 19.5 | 22.5 |
转子惯量（kg*cm^2） | 0.148 | 0.264 | 1.88 | 2.44 | 4.78 | 6.81 | 8.46 | 9.76 |
重量（Kg）( 不含制动器 ) | 0.9 | 1.36 | 2.8 | 3.3 | 4.2 | 4.9 | 5.5 | 6.1 |
项目 | KA | KC |
适配驱动器工作电压（V） | 220 | 380 |
冷却方式 | 自散热 | 自散热 |
整机防护等级 | IP67 | IP67 |
标配编码器 | M6（23 位） | M8（25 位） |
工作制 | S1（连续工作） | |
极对数 | 5 | |
励磁方式 | 永磁式 | |
绝缘等级 | AC1500V 1 分钟（220V 级），AC2000V 2 分钟（380V 级） | |
耐热等级 | F | |
环境温度 | 工作：-15 ～ 40℃（无冰冻）；存储：-15 ～ 70℃（无冰冻） | |
环境湿度 | 工作：80%RH（不结露）；存储：90%RH（不结露） | |
使用振动环境 | 振动速度 <0.5mm/s | |
使用环境 | 室内，无腐蚀性和易燃性启动，无油雾和粉尘 | |
安装方式 | 法兰式 | |
