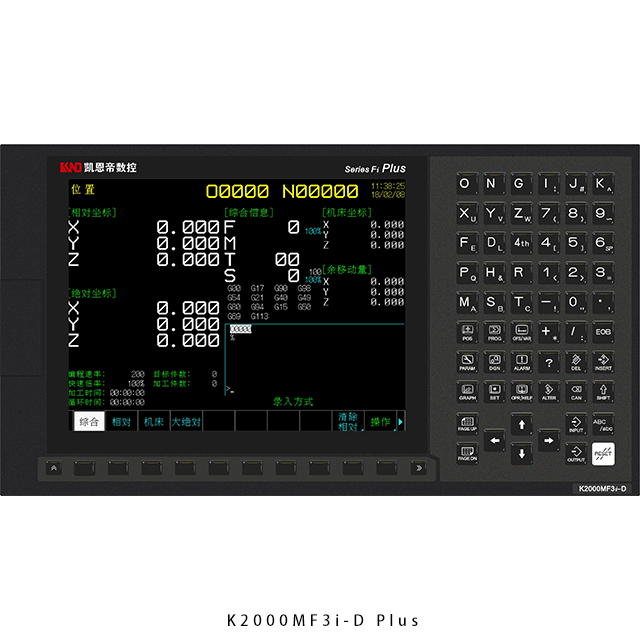

K2000MF3/4i-D Plus是K2000MF3/4i-D的升级产品，配置10.4英寸显示屏，MDI面板布局，黑色薄膜按键，标配1通道，8进给轴，是各种加工中心的主要配置，雕铣机、钻孔和攻丝数控系统。除硬件外，本次产品升级还拥有多项软件功能改进，内置编程向导、调试向导、辅助对刀、刀具寿命管理等功能，拥有出色的使用体验。
产品特点：
1、10.4 英寸显示屏，单通道，标配 8 个控制轴。
2、经典外观设计，MDI 面板新式布局，配置大旋钮，操作更便捷。
3、内置编程向导、调试向导、辅助对刀等多项功能，提高操作效率。
4、搭载第 4 代高速高精算法，可选精度等级，兼顾加工精度和效率，曲面加工效果更好。
5、具有断点、断电管理、攻丝回退等功能，加工中断后，恢复生产更方便。
6、具有刀具寿命管理功能，可按时或按次管理刀具。
7、具有双向螺补、直线度补偿、反向间隙补偿等功能，提升机床精度。
8、自带高级诊断，提供伺服在线优化、振动侦测等功能，提高机床加工性能。
9、内置标准 PLC 程序，适用各种刀库，功能齐全，稳定可靠。
10、标配 KAPI、Modbus 协议，开放机床运行数据，助力智能制造。
11、可接入 KWS 数据服务系统，提供设备状态监控、远程协助、云盘等功能。
硬件规格
项目 | K2000MF3/4i-D Plus |

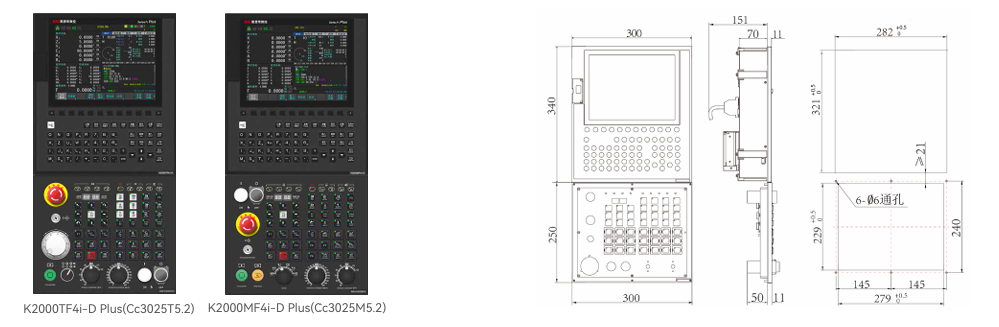

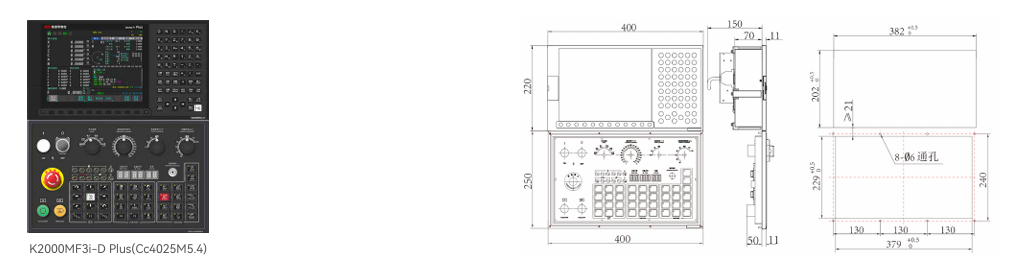

外形尺寸 (mm) | F3-D Plus:400×220 F4-D Plus:300×340 |
液晶屏尺寸 | 10.4 英寸 |
触摸屏 | × |
菜单键 | 横 :12 |
MDI 面板 | F3、F4-D Plus: 黑色薄膜按键 |
通讯协议 | KSSB（可选 KSSB Ⅲ） |
本地 IO/ 标配 IO 模块 | 本地 IO：48/32 |
程序容量 | 900M |
存储空间 | 1G |
主轴接口 | 模拟主轴 ×2、脉冲主轴 ×1、主轴编码器 ×1 |
通讯接口 | RS232、RS485、以太网、USB×2 |
其它接口 | 分离操作盒、附加面板 |

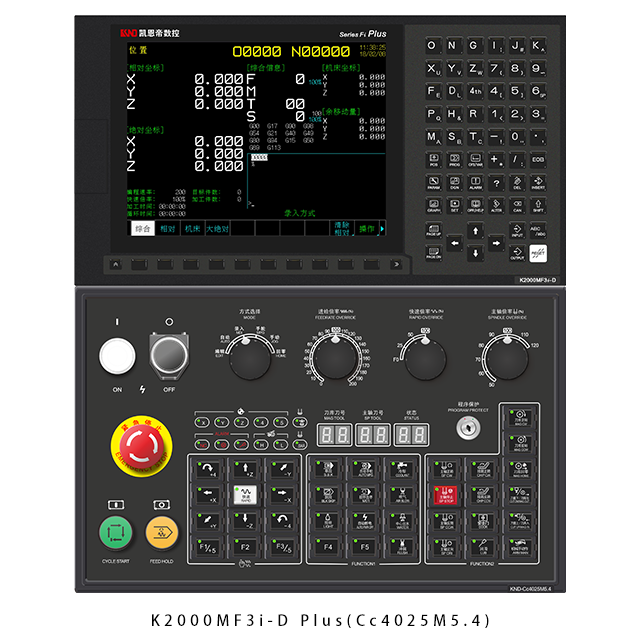

机床操作面板 | F3-D Plus:Cc4025M5.4 F4-D Plus:Cc3025M5.2 |
软件规格
分类 | 项目 | K2000MF3/4i-D Plus |
基 本 规 格 | 总线协议 | KSSB（可选 KSSB Ⅲ） |
NC 通道数 | 1 | |
辅助通道数 | 16 | |
NC 总轴数 | 8 | |
最大直线轴数 | 8 | |
最大旋转轴数 | 6 | |
单通道联动轴数 | 5 | |
最大主轴数量（数字 + 模拟） | ≤旋转轴数 | |
模拟量控制路数 | 16 | |
最小设定单位（mm） | 0.0001 | |
快速进给速度（米 / 分） | 240 | |
切削进给速度（米 / 分） | 240 | |
最大行程 | 999999.999 | |
五 轴 功 能 | 刀尖点控制（RTCP） | × |
倾斜面加工 | ||
手动 RTCP 和倾斜面控制 | ||
三维坐标旋转 | ||
轴 控 制 与 补 偿 | 高速高精控制 | 4 代 |
同步轴控制 | √ | |
NC 轴、主轴比例控制 | √ | |
松紧轴功能（转台） | √ | |
转矩限制 | √ | |
Cs 轴功能 | √ | |
双向螺补 | √ | |
螺距误差补偿点数 | 512( 最大 4999) | |
间隙补偿 | √ | |
直线度补偿 | 可选 | |
悬垂补偿 | 可选 | |
温度补偿 | 可选 | |
G 代 码 及 程 序 | 定位、直线插补 G00、G01 | √ |
圆弧、螺旋线插补 G02、G03 | √ | |
空间三点圆弧插补 G02.1 | √ | |
螺线插补 G02(G03).2~5 | √ | |
极坐标插补 G12.1、G13.1 | √ | |
圆柱插补 G07.1 | √ | |
假想轴插补 G07 | √ | |
数字主轴螺纹 G07.2、G78.1 | √ | |
平面选择 G17、G18、G19 | √ | |
工件坐标系 G54~G59 | √ | |
坐标系偏移 G54 EXT | √ | |
局部、附加工件坐标系 | √ | |
机床坐标系 G53/G153 | √ | |
笛卡尔坐标系 G54.9 | √ | |
轴地址替换 G54.1 | √ | |
极坐标指令 G15、G16 | √ | |
比例缩放 G50/G51 | √ | |
坐标旋转 G68/G69 | √ | |
转台 / 摆轴跟随 G43.8/G43.9 | × | |
公英制转换 G20/G21 | √ | |
跳转、多级跳转、转矩跳转 G31、G31Pn、G31Q/NQ | √ | |
高速跳转 G31 P21~P24 | 2（可选 4） | |
钻孔固定循环 G73/G74/G76/G80~G89 | √ | |
刚性攻丝 G93/G84/G84.5 | √ | |
倾斜平面指定 NX（Y/Z）、NI（J/K）G68.2 | √ | |
任意角度钻孔攻丝 G81.1/G84.1 | √ | |
刀具半径、长度补偿 G40~G42、G43、G44、G49 | √ | |
宏程序 B | √ | |
倒角、倒圆、直线角度编程 | √ | |
辅 助 功 能 | 刀库功能 | √ |
刀偏值数量 | 256 | |
刀具寿命管理（含刀组） | √ | |
断点、断电管理 | √ | |
后台编辑 | √ | |
PLC 功能 | 开放 | |
PLC 在线编辑 | √ | |
手轮中断、示教功能 | √ | |
自定义输入输出 M983 | √ | |
操作权限（7 级） | √ | |
KAPI 接口协议 | √ | |
程序图形模拟、加工图形功能 | √ | |
图形监控功能 | √ | |
参数收藏、历史记录 | √ | |
个 性 化 功 能 | 自定义 G 代码库 | √ |
内置桁架控制功能 | 可选 | |
宏变量页面自定义 | √ | |
DXF 图纸导入 | 可选 | |
Modbus TCP/RTU | 可选 | |
视觉测量 (G133/G134) | √ | |
KWS 系统接入（数据采集） | 支持 | |
KUI 自定义界面 | 可选 |
