配备高分辨率编码器（23/24位绝对值），可与SD510（Q）和KSV110（Q）伺服驱动器配合使用。

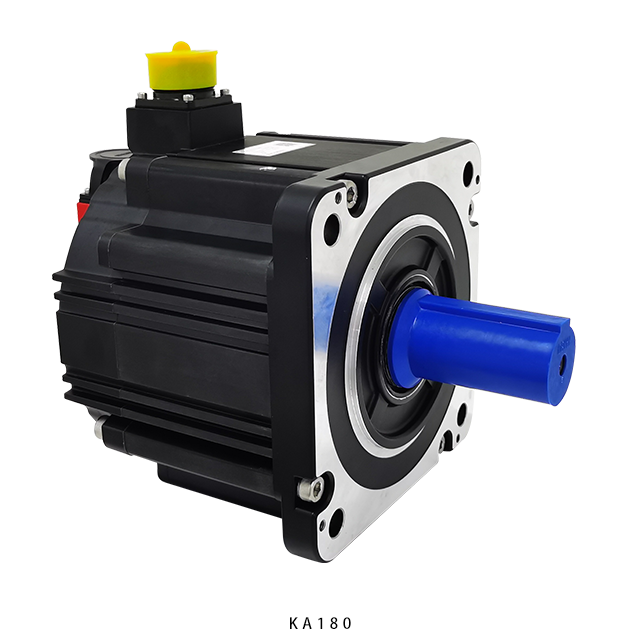

KA180 电机参数（AC 220V）
型号 | KA180 | KA180 | KA180 | KA180 | KA180 |
M18615 | M23015 | M28415 | M35015 | M48015 | |
额定功率（kW） | 2.9 | 3.6 | 4.4 | 5.5 | 7.5 |
额定转矩（N.m） | 18.6 | 23 | 28.4 | 35 | 48 |
瞬时最大转矩（N.m） | 55.8 | 69 | 85.2 | 105 | 144 |
额定转速（rpm） | 1500 | 1500 | 1500 | 1500 | 1500 |
最高转速（rpm） | 3000 | 3000 | 3000 | 3000 | 3000 |
额定电流（A） | 17 | 24 | 28 | 38 | 45 |
瞬时最大电流（A） | 51 | 72 | 84 | 114 | 135 |
转子惯量（kg*cm^2） | 59.81 | 74.62 | 85.96 | 121.55 | 167.71 |
重量（Kg）( 不含制动器 ) | 15.3 | 17.5 | 19.2 | 25.5 | 32.5 |
项目 | KA | KC |
适配驱动器工作电压（V） | 220 | 380 |
冷却方式 | 自散热 | 自散热 |
整机防护等级 | IP67 | IP67 |
标配编码器 | M6（23 位） | M8（25 位） |
工作制 | S1（连续工作） | |
极对数 | 5 | |
励磁方式 | 永磁式 | |
绝缘等级 | AC1500V 1 分钟（220V 级），AC2000V 2 分钟（380V 级） | |
耐热等级 | F | |
环境温度 | 工作：-15 ～ 40℃（无冰冻）；存储：-15 ～ 70℃（无冰冻） | |
环境湿度 | 工作：80%RH（不结露）；存储：90%RH（不结露） | |
使用振动环境 | 振动速度 <0.5mm/s | |
使用环境 | 室内，无腐蚀性和易燃性启动，无油雾和粉尘 | |
安装方式 | 法兰式 | |
