产品特点：
1、全新硬件平台，搭载高性能CPU，系统速度更快。
2、一体式纯平铸铝面板，防油防水，8英寸彩色液晶屏。
3、最高快速速度120米/分，最高进给速度48米/分。
4、5(4)个进给轴，最大主轴数4个。可用于控制各型平轨 车床、斜车、立车等。
5、系统升级为双手轮、双模拟主轴接口。
6、升级文件管理和程序编辑功能，可快速预览文件、校验 轨迹、提高操作效率。
7、支持G代码A/B体系，具备所有钻孔循环指令。
8、具有极坐标、圆柱插补等非常规插补功能。
9、标配以太网接口，具有KAPI功能，可接入KND的KWS 数据服务系统。
10、开放式PLC，内置标准PLC程序，功能丰富，安全可靠，也可自行开发。
11、本地 DIDO 为 48/32，可满足通用机床，总线模块可扩展。
12、标配23位绝对值编码器电机，加工效果更佳。
项目 | K1000TFi | |

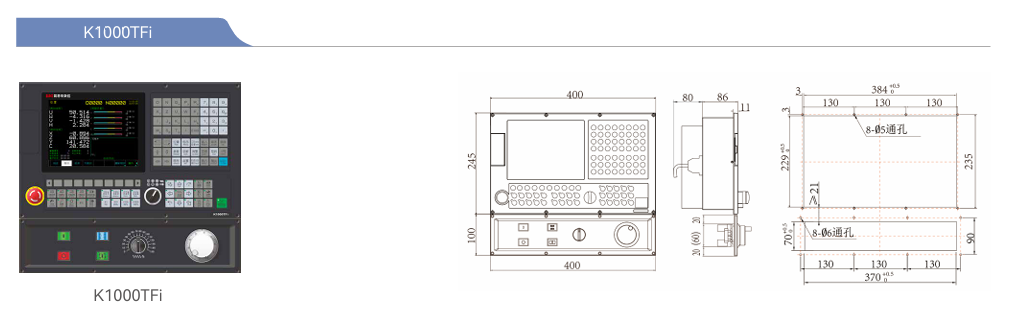

外形尺寸 (mm) | 400x245 | |
液晶屏尺寸 | 8 英寸 | |
菜单键 | 横 10 | |
MDI 面板 | 贴膜按键 | |
通讯协议 | KSSB | |
标配 IO 模块 | × | |
程序容量 | 50M | |
存储空间 | 128M | |
主轴接口 | 模拟主轴 ×2、脉冲主轴 ×1、主轴编码器 ×1 | |
通讯接口 | RS232、RS485、以太网×1、USB×1 | |
其它接口 | 分离操作盒、附加面板 | |
机床操作面板 | 一体式 | |
分类 | 项目 | K1000TFi |
基 本 规 格 | 总线协议 | KSSB |
NC 通道数 | 1 | |
辅助通道数 | 4 | |
NC 轴数（直线轴 + 旋转轴） | 5（4+1） | |
单通道联动轴数 | 4 | |
单通道最大控制轴数 | 6 | |
最大主轴数量（数字 + 模拟） | 4 | |
最小设定单位（mm） | 0.0001 | |
快速进给速度（m/min） | 120 | |
切削进给速度（m/min） | 48 | |
最大行程 | 99999.999 | |
轴 控 制 与 补 偿 | 高速高精控制 | 2代 |
同步轴控制 | √ | |
NC 轴、主轴比例控制 | √ | |
斜齿轮加工（G251 E EK） | × | |
主插补轴 | 可选 | |
主轴转台功能 | √ | |
转矩限制 | × | |
Cs 轴功能 | √ | |
倾斜轴（虚拟 Y 轴） | × | |
双向螺补 | 可选 | |
螺距误差补偿点数 | 512 | |
间隙补偿 | √ | |
直线度补偿 | × | |
悬垂补偿 | × | |
温度补偿 | 可选 | |
全闭环控制（光栅尺） | × | |
G 代 码 及 程 序
| 定位、直线插补 G00、G01 | √ |
圆弧、螺旋线插补 G02、G03 | √ | |
空间三点圆弧插补 G02.1 | × | |
螺线插补 G02(G03).2~5 | × | |
极坐标插补 G12.1，G13.1 | √ | |
圆柱插补 G07.1 | √ | |
假想轴插补 G07 | × | |
抛物线、椭圆插补 G172、G162、G163 | √ | |
数字主轴螺纹 G07.2、G78.1 | √ | |
平面选择 G17、G18、G19 | √ | |
工件坐标系 G54~G59 | √ | |
坐标系偏移 G54 EXT | √ | |
局部、附加工件坐标系 G52、 G54 P1~99 | √ | |
机床坐标系 G53/G153 | √ | |
笛卡尔坐标系 G54.9 | √ | |
极坐标指令 G15、G16 | √ | |
比例缩放 G150/G151 | × | |
坐标旋转 G68.1/G69.1 | × | |
镜像功能 G68/G69 | √ | |
公英制转换 G20/G21 | √ | |
跳转、多级跳转、转矩跳转 G31、G31Pn、G31Q/NQ | √ | |
高速跳转 G31 P21~P24 | 1 | |
钻孔固定循环 G73/G74/G76/G80~G89 | √ | |
刚性攻丝 G93/G84/G84.5 | √ | |
斜面加工（任意角度钻孔攻丝） | × | |
拐角圆弧补偿 G39 | √ | |
刀具半径、长度补偿 G40~G42、G43、G44、G49 | √ | |
车削断屑 | 第2代 | |
宏程序 B | √ | |
倒角、倒圆编程 | √ | |
直线角度编程 | √ | |
辅 助 功 能 | 刀塔（架）功能 | √ |
刀偏值数量 | 32 | |
刀位数量 | 32 | |
刀补页面的轴数 | 5 | |
刀具寿命管理（含刀组） | √ | |
断电、断点管理 | × | |
后台编辑 | √ | |
PLC 功能 | 开放 | |
PLC 显示与编辑 | √ | |
手轮中断、示教功能 | √ | |
双手轮功能 | √ | |
自定义输入输出 M983 | √ | |
操作权限（7 级） | √ | |
KAPI 接口协议 | √ | |
程序图形模拟、加工图形功能 | √ | |
图形监控功能 | √ | |
参数收藏、历史记录 | √ | |
个 性 化 功 能 | 自定义 G 代码库 | √ |
内置桁架控制功能 | 可选 | |
宏变量页面自定义 | √ | |
DXF 图纸导入 | √ | |
Modbus TCP/RTU | 可选 | |
视觉测量 (G133/G134) | 可选 | |
KWS 数据服务系统 | 支持 | |
KUI 自定义界面 | √ |
