1、全新硬件平台，搭载高性能CPU，系统速度更快。
2、一体式纯平铸铝面板，防油防水，8寸彩色液晶屏。
3、最高快速速度120米/分，最高进给速度48米/分。
4、5个进给轴，1个伺服主轴，可用于内/外圆磨床、凸轮磨床等。
5、内置桁架并行控制功能，兼顾加工和上下料，是目前性价比极佳的桁架控制方案。
6、系统升级为双手轮、双模拟主轴接口。
7、升级文件管理和程序编辑功能，可快速预览文件、校验轨迹、提高操作效率。
8、内置往复、振荡、台阶等多种循环磨削指令。
9、具有KUI功能，可自定义工艺界面。
10、具有多级跳转功能（16点），可接测量仪。
11、具有限位预测机能，确保停刀准确，不冲击行程极限。
12、具有移动重叠机能，快速时允许轴之间有移动重叠量，提高加工效率。
13、标配以太网接口，具有KAPI功能，可接入KND的KWS数据服务系统。
14、开放式PLC，内置标准PLC程序，功能丰富，安全可靠，也可自行开发。
15、本地DI/DO为48/32，可满足通用机床使用，总线模块可扩展。
16、标配23位绝对值编码器电机，加工效果更佳。
硬件规格

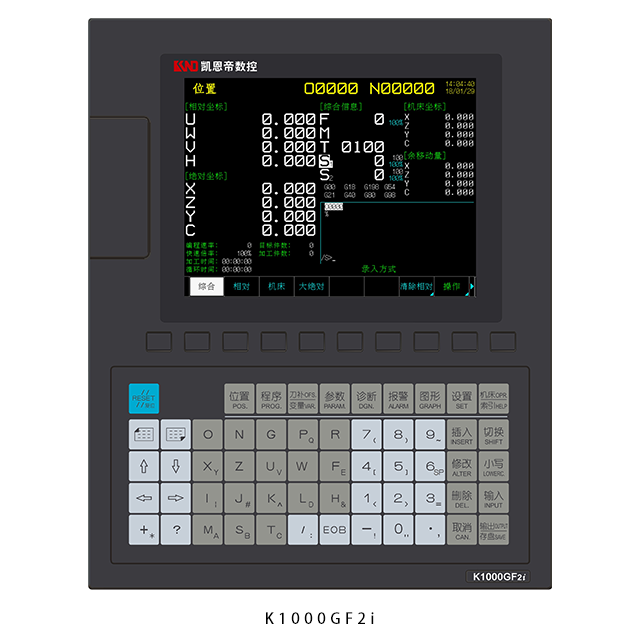

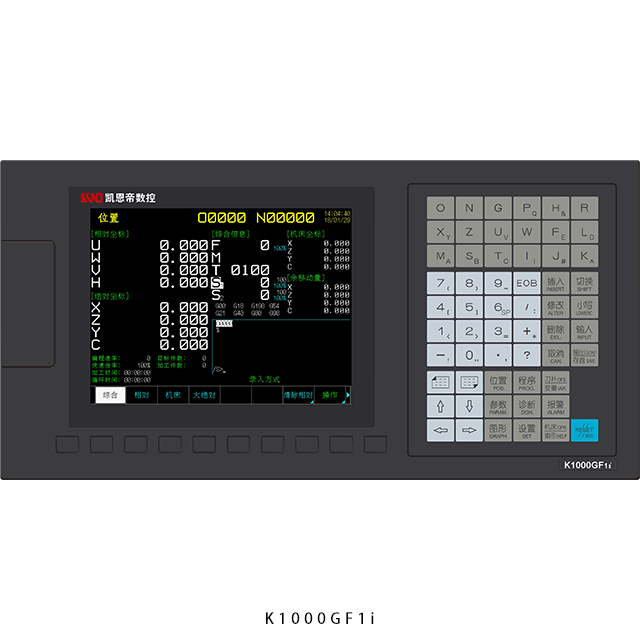

项目 | K1000GF1/2i |

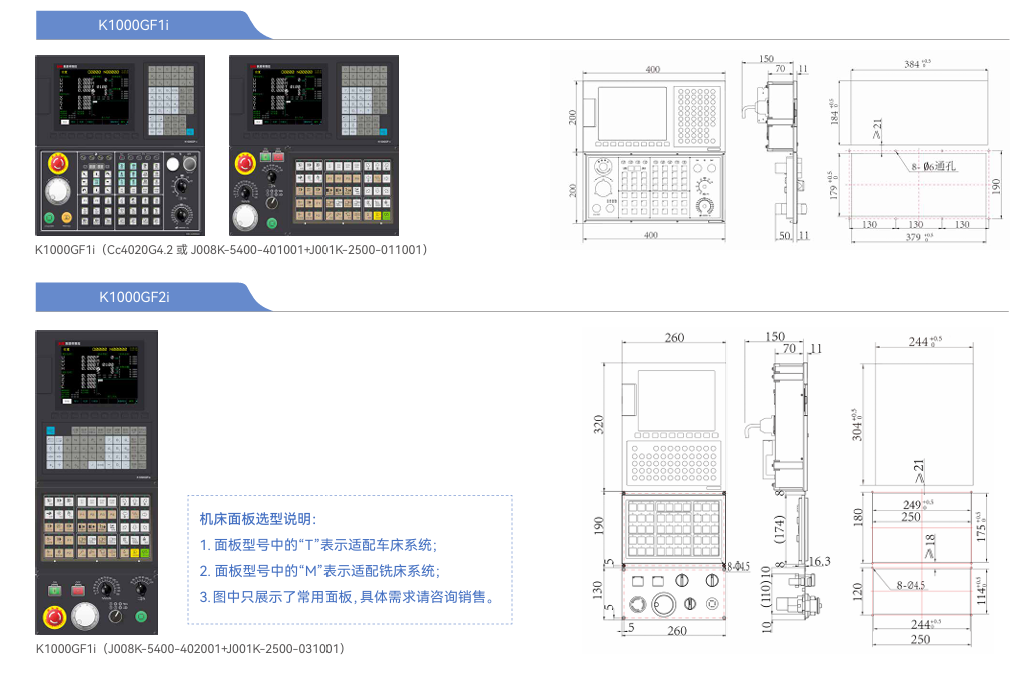

外形尺寸 (mm) | F1:400×200 F2:260×320 |
液晶屏尺寸 | 8 英寸 |
触摸屏 | × |
菜单键 | 横 :10 |
MDI 面板 | 贴膜按键 |
通讯协议 | KSSB |
标配 IO 模块 | SD6（DI:40,DO:32） |
本地 IO | DI:40,DO:32 |
程序容量 | 50M |
存储空间 | 128M |
主轴接口 | 模拟主轴 ×2、脉冲主轴 ×1、主轴编码器 ×1 |
通讯接口 | RS232、RS485、以太网 ×1、USB×2 |
其它接口 | 分离操作盒、附加面板 |

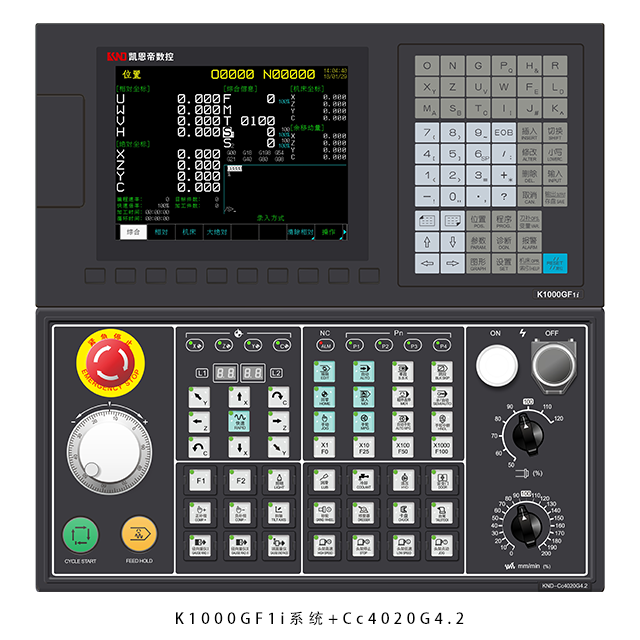

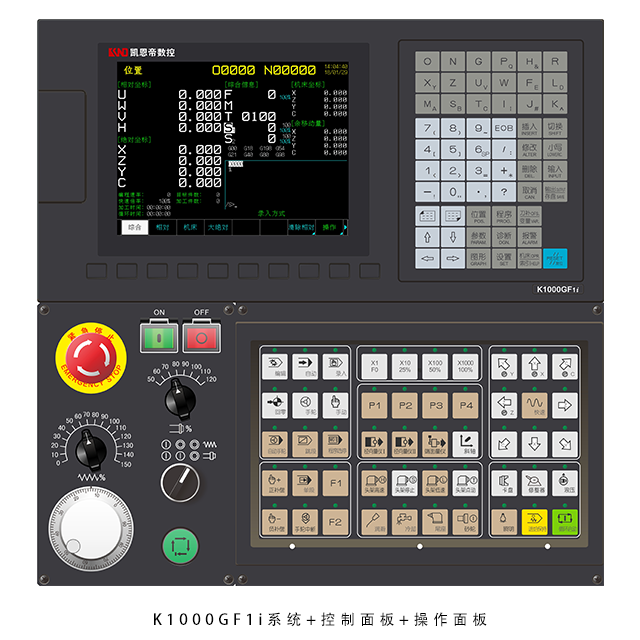

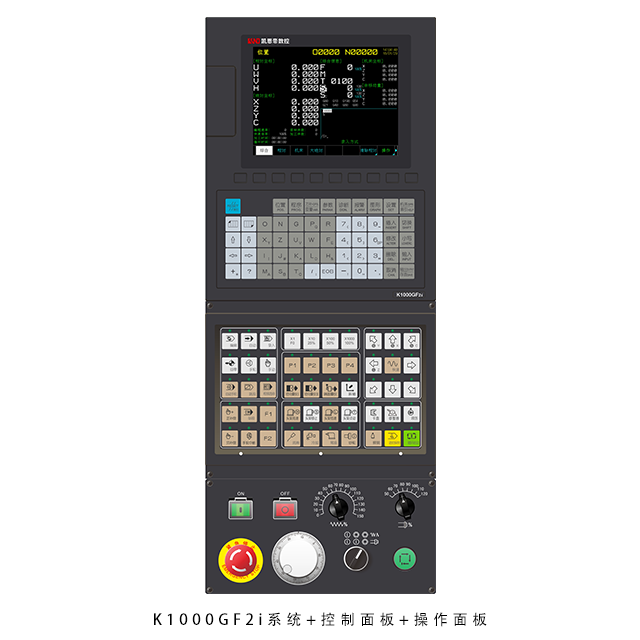

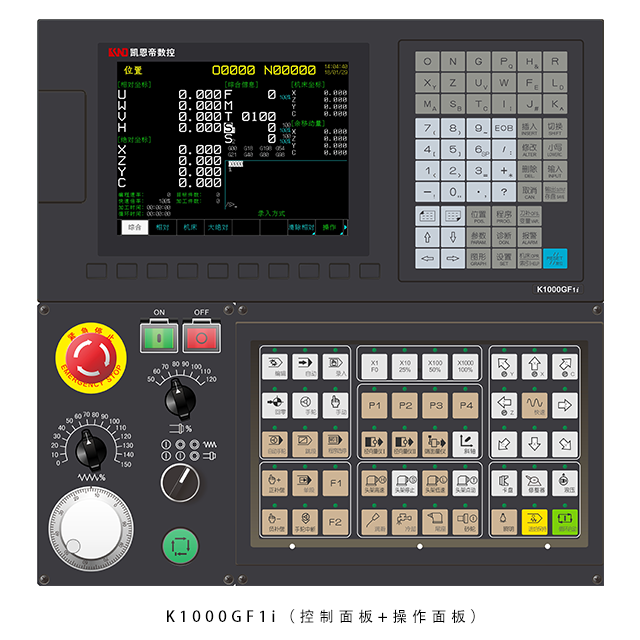

机床操作面板 | F1:J008K-5400-401001+J001K-2500-011001 F2:J008K-5400-402001+J001K-2500-031001 |
适用范围：内 / 外圆磨、平面磨、凸轮磨、曲轴磨、导轨磨、滚齿机等。
软件规格
分类 | 项目 | K1000GF1/2i |
基本规格 | 总线协议 | KSSB（可选 KSSB Ⅲ） |
NC 通道数 | 1 | |
总控制轴数（NC+PLC） | 6 | |
NC 轴数 | 5 | |
单通道最大控制轴数 | 5 | |
最大主轴数量（数字 + 模拟） | 2 | |
最小设定单位（mm） | 0.0001 | |
快速进给速度（米 / 分） | 120 | |
切削进给速度（米 / 分） | 48 | |
最大行程 | 999999.999 | |
控制与补偿 | 凸轮磨控制 G05 L | 可选 |
非圆磨公差控制 G05 E NE | 可选 | |
同步轴控制 | √ | |
NC 轴、主轴比例控制（RC/SPRC） | √ | |
斜齿轮加工（G251 E EK） | √ | |
主插补轴 G307 | √ | |
主轴转台功能 | × | |
轴地址替换 G54.1 | × | |
转矩限制 | √ | |
Cs 轴功能 | √ | |
倾斜轴 | √ | |
双向螺补 | 可选 | |
螺距误差补偿点数 | 512 | |
间隙补偿 | 可选 | |
直线度补偿 | 可选 | |
温度补偿 | 可选 | |
全闭环控制（光栅尺） | √ | |
G 代 码 及 程 序 | 定位、直线插补 G00、G01 | √ |
圆弧 G02、G03 | √ | |
磨削固定循环 G71-G74 | 可选 | |
平面选择 G17、G18、G19 | √ | |
工件坐标系 G54~G59 | √ | |
坐标系偏移 G54 EXT | √ | |
局部、附加工件坐标系 G52、G54 P1~99 | √ | |
机床坐标系 G53/G153 | √ | |
笛卡尔坐标系 G54.9 | × | |
倾斜平面指定 NX(Y/Z)、NI(J/K) | × | |
恒线速 G96/G97 | √ | |
极坐标指令 G15，G16 | × | |
比例缩放 G50/G51 | × | |
坐标旋转 G68.1/G69.1 | × | |
镜像功能 G68/G69 | √ | |
公英制转换 G20/G21 | √ | |
跳转、多级跳转、转矩跳转 G31、G31Pn、G31Q/NQ | √ | |
暂停跳转 G04 Q | √ | |
高速跳转 G31 P21~P24 | 1（可选 4） | |
测量功能 G36、G37 | √ | |
修砂轮 G40~G42 | √ | |
宏程序 B | √ | |
倒角、倒圆编程 | √ | |
直线角度编程 | × | |
辅 助 功 能 | 刀具长度补偿 | √ |
2 位、4 位 T 代码 | √ | |
再启动功能 | × | |
后台编辑 | √ | |
PLC 功能 | 开放 | |
PLC 显示与编辑 | √ | |
手轮中断、示教功能 | √ | |
双手轮功能 | √ | |
自定义输入输出 M983 | √ | |
操作权限（7 级） | √ | |
KAPI 接口协议 | √ | |
程序图形模拟、加工图形功能 | √ | |
图形监控功能 | √ | |
参数收藏、历史记录 | √ | |
个 性 化 功 能 | 自定义 G 代码库 | √ |
内置桁架控制功能 | 可选 | |
宏变量页面自定义 | √ | |
DXF 图纸导入 | √ | |
Modbus/RTU（主站或从站） | √ | |
视觉测量 (G133/G134) | 可选 | |
KWS 数据服务系统 | 支持 | |
KUI 自定义界面 | √ |
