产品特点：
1、全新硬件平台，搭载高性能 CPU，系统速度更快。
2、一体式纯平铸铝面板，防油防水，8 寸彩色液晶屏。
3、最高快速速度 120 米 / 分，最高进给速度 48 米 / 分。
4、单通道，最大 6 个控制轴，可用于各种钻床、铣床、加工中心等。
5、内置加工精度等级，可根据加工产品要求自行调用。
6、升级文件管理和程序编辑功能，可快速预览文件、校验轨迹、提高操作效率。
7、系统升级为双手轮、双模拟主轴接口。
8、标配以太网接口，具有 KAPI 功能，可接入 KND 的 KWS 数据服务系统。
9、开放式 PLC，内置标准 PLC 程序，功能丰富，安全可靠，也可自行开发。
10、本地 DI/DO 为 48/32，可满足通用机床使用，总线模块可扩展。
11、标配 23 位绝对值编码器电机，加工效果更佳。
硬件规格

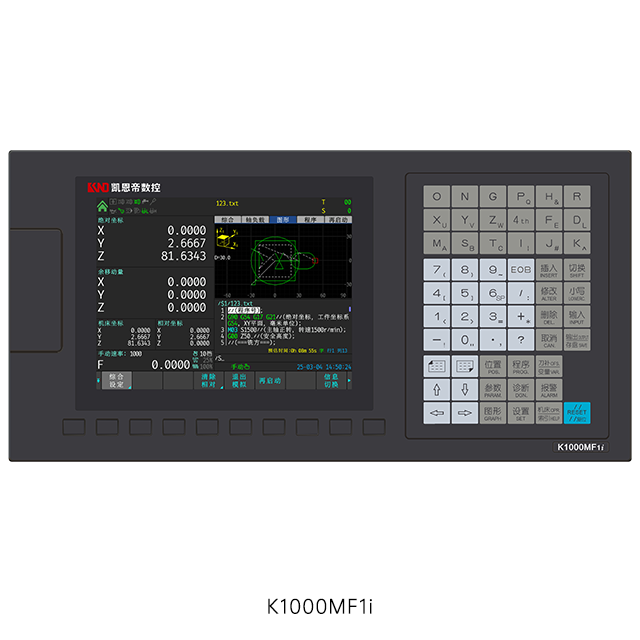

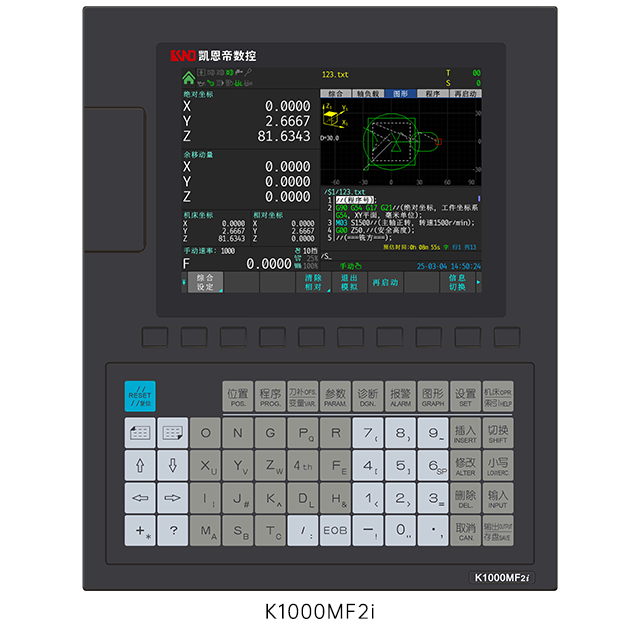

项目 | K1000MF1/2i |

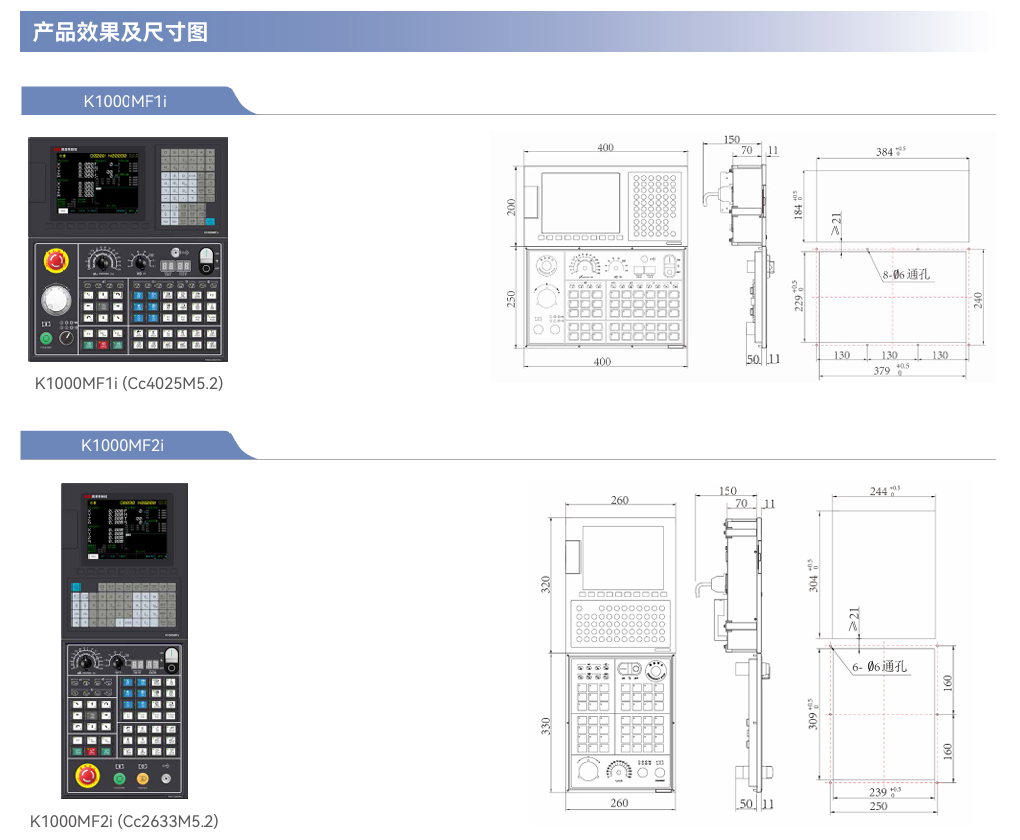

外形尺寸 (mm) | F1:400×200 F2:260×320 |
液晶屏尺寸 | 8 英寸 |
触摸屏 | × |
菜单键 | 横 :10 |
MDI 面板 | 贴膜按键 |
通讯协议 | KSSB |
本地 IO/ 标配 IO 模块 | 本地 IO：48/32 |
程序容量 | 50M |
存储空间 | 128M |
主轴接口 | 模拟主轴 ×2、脉冲主轴 ×1、主轴编码器 ×1 |
通讯接口 | RS232、RS485、以太网、USB×2 |
其它接口 | 分离操作盒、附加面板 |

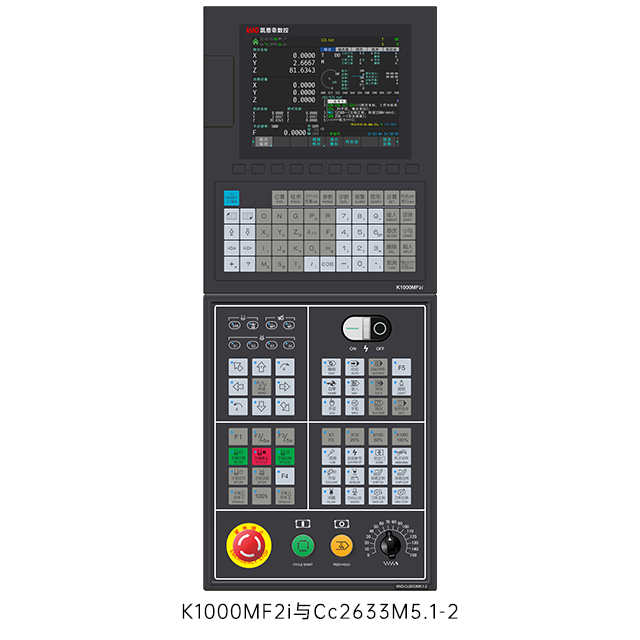

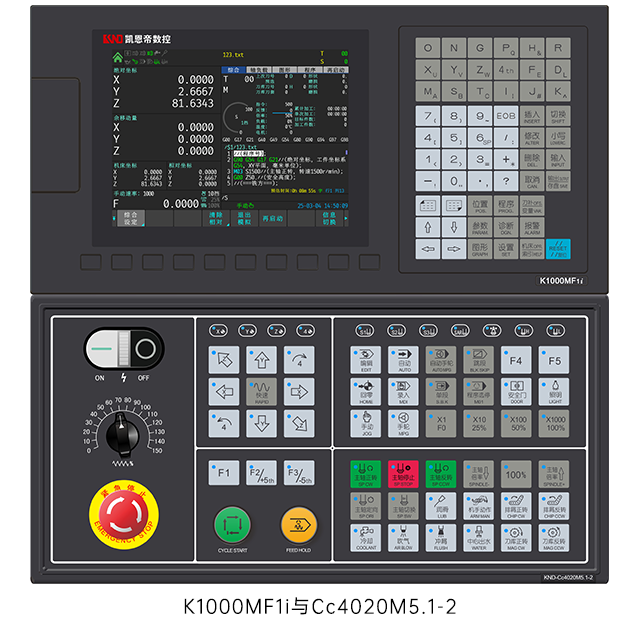

机床操作面板 | F1: Cc4020M5.1-2 F2: Cc2633M5.1-2 |
软件规格
分类 | 项目 | K1000MF1/2i |
基 本 规 格 | 总线协议 | KSSB |
NC 通道数 | 1 | |
辅助通道数 | 4 | |
NC 总轴数 | 6 | |
最大直线轴数 | 5 | |
最大旋转轴数 | 5 | |
单通道联动轴数 | 5 | |
最大主轴数量（数字 + 模拟） | ≤旋转轴数 | |
模拟量控制路数 | 8 | |
最小设定单位（mm） | 0.0001 | |
快速进给速度（米 / 分） | 120 | |
切削进给速度（米 / 分） | 120 | |
最大行程 | 99999.999 | |
五 轴 功 能 | 刀尖点控制（RTCP） | × |
倾斜面加工 | ||
手动 RTCP 和倾斜面控制 | ||
三维坐标旋转 | ||
轴 控 制 与 补 偿 | 高速高精控制 | 4 代 |
同步轴控制 | √ | |
NC 轴、主轴比例控制 | √ | |
松紧轴功能（转台） | √ | |
转矩限制 | √ | |
Cs 轴功能 | √ | |
双向螺补 | √ | |
螺距误差补偿点数 | 512 | |
间隙补偿 | √ | |
直线度补偿 | 可选 | |
悬垂补偿 | 可选 | |
温度补偿 | 可选 | |
G 代 码 及 程 序 | 定位、直线插补 G00、G01 | √ |
圆弧、螺旋线插补 G02、G03 | √ | |
空间三点圆弧插补 G02.1 | × | |
螺线插补 G02(G03).2~5 | × | |
极坐标插补 G12.1、G13.1 | × | |
圆柱插补 G07.1 | × | |
假想轴插补 G07 | × | |
数字主轴螺纹 G07.2、G78.1 | × | |
平面选择 G17、G18、G19 | √ | |
工件坐标系 G54~G59 | √ | |
坐标系偏移 G54 EXT | √ | |
局部、附加工件坐标系 | √ | |
机床坐标系 G53/G153 | √ | |
笛卡尔坐标系 G54.9 | × | |
轴地址替换 G54.1 | × | |
极坐标指令 G15、G16 | √ | |
比例缩放 G50/G51 | √ | |
坐标旋转 G68/G69 | √ | |
转台 / 摆轴跟随 G43.8/G43.9 | × | |
公英制转换 G20/G21 | √ | |
跳转、多级跳转、转矩跳转 G31、G31Pn、G31Q/NQ | √ | |
高速跳转 G31 P21~P24 | 1 | |
钻孔固定循环 G73/G74/G76/G80~G89 | √ | |
刚性攻丝 G93/G84/G84.5 | √ | |
倾斜平面指定 NX（Y/Z）、NI（J/K）G68.2 | × | |
任意角度钻孔攻丝 G81.1/G84.1 | × | |
刀具半径、长度补偿 G40~G42、G43、G44、G49 | √ | |
宏程序 B | √ | |
倒角、倒圆、直线角度编程 | √ | |
辅 助 功 能 | 刀库功能 | √ |
刀偏值数量 | 128 | |
刀具寿命管理（含刀组） | √ | |
断点、断电管理 | √ | |
后台编辑 | √ | |
PLC 功能 | 开放 | |
PLC 在线编辑 | √ | |
手轮中断、示教功能 | √ | |
自定义输入输出 M983 | √ | |
操作权限（7 级） | √ | |
KAPI 接口协议 | √ | |
程序图形模拟、加工图形功能 | √ | |
图形监控功能 | √ | |
参数收藏、历史记录 | √ | |
个 性 化 功 能 | 自定义 G 代码库 | √ |
内置桁架控制功能 | 可选 | |
宏变量页面自定义 | √ | |
DXF 图纸导入 | 可选 | |
Modbus TCP/RTU | 可选 | |
视觉测量 (G133/G134) | √ | |
KWS 系统接入（数据采集） | 支持 | |
KUI 自定义界面 | 可选 |
